VALVOLA DI RITEGNO A BATTENTE IN GHISA GJL-250 A TENUTA METALLICA FLANGIATA PN 16

ART. 106

VALVOLA DI RITEGNO A BATTENTE IN GHISA GJL-250 A TENUTA METALLICA FLANGIATA PN 16

APPLICAZIONE: la valvola di ritegno è adatta all’installazione su tubazioni convoglianti acqua fredda e calda fino alla temperatura di 90°C o altri fluidi non aggressivi. La pressione massima di esercizio ammessa del fluido è di 16 bar. Questa valvola ha la funzione di impedire il riflusso dei fluidi e va posizionata in modo tale che l’asse di rotazione del disco sia in posizione orizzontale.

CARATTERISTICHE COSTRUTTIVE: gli ingombri sono realizzati secondo le prescrizioni della norma EN 558-1. Le flange sono forate secondo la norma EN 1092-2. L’otturatore è fissato al braccio tramite spina elastica. Verniciatura epossidica spessore medio 250 µ

DNCOD
502156TM
652157TM
802158TM
1002159TM
1252160TM
1502161TM
2002162TM
2502163TM
3002164TM
Corpo, CoperchioGhisa grigia EN-GJL-250
BraccioGhisa grigia EN-GJL-250
DiscoGhisa grigia EN-GJL-250
SpinaAcciaio inossidabile 13%
Anello tenutaOttone
Guarnizione di tenuta su discoEPDM
Tenuta corpo/coperchioGrafite

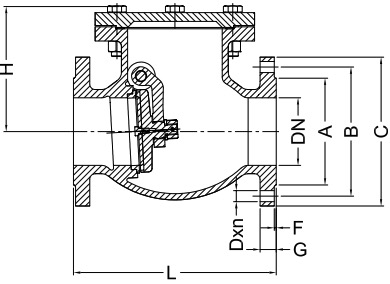

NORMA DI PROGETTO: UNI EN 1074-2 VALVOLA DI RITEGNO A BATTENTE IN GHISA GJL-250 A TENUTA METALLICA FLANGIATA PN 16 NB. Dimensioni in mm e peso in Kg
DnLHPeso
5020012012,5
6524013015
8026015019,5
10030016027
12535018042
15040020058
20050025093,5
250600300145
300700330205,5
Per le dimensioni delle flange consultare la tabella di pag. 20 del Catalogo.
